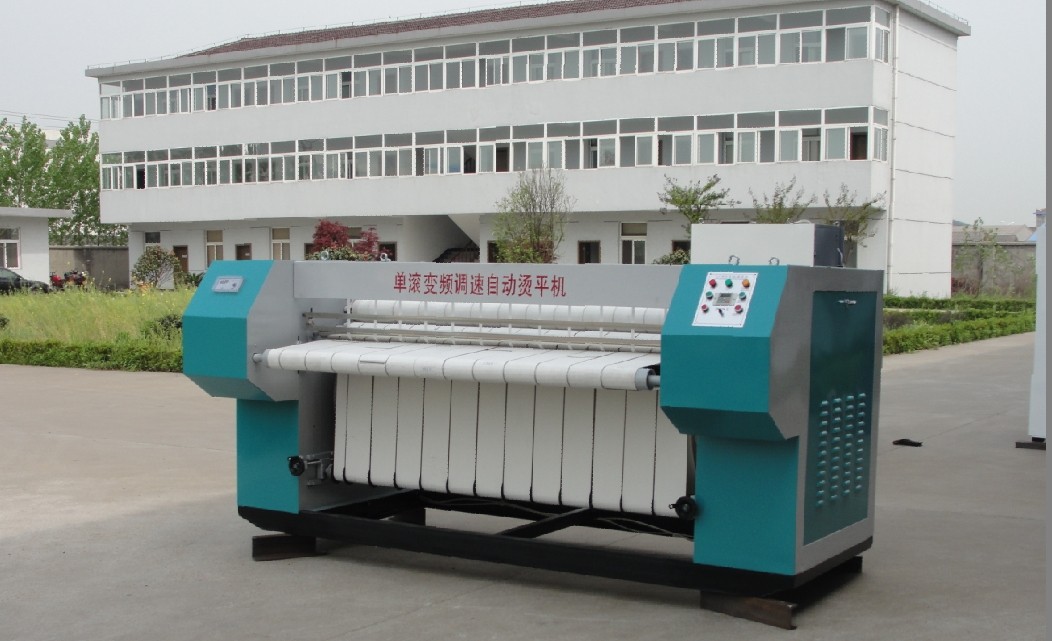

TPI-1800单辊电加热烫平机

更新:2014/3/1 13:41:43点击:
  • 产品品牌世纪航星
  • 产品型号TPI-1800单辊电加热烫平机
  • 在线订购
产品介绍

二:工业烫平机的型号及技术参数

型号规格

TPI-1800

TPI-2500

TPII-2500

TPI-2800

TPII-2800

TPI-3000

TPII-3000

熨烫范围(mm

**

不限﹥1800×3

不限﹥2500

×3

不限﹥2500

×3

不限﹥2800×3

不限﹥2800

×3

不限﹥3000×3

不限﹥3000

×3

滚筒尺寸

Ф800×长度mm

80×1800

800×2500

800×2500

800×2800

800×2800

800×3000

800×3000

滚筒数量(只)

    1

     1

     2

    1

     2

    1

     2

蒸汽压力(r/mpa

0.4-0.8

  0.4-0.8

  0.4-0.8

  0.4-0.8

  0.4-0.8

  0.4-0.8

  0.4-0.8

熨烫速度(m/min

0-7

    0-7

    0-15

   0-7

    0-15

    0-7

    0-15

电机功率(kw

    0.55

    0.75

    1.5

   0.75

    1.5

    0.75

    1.5

电加热功率(kw

    32

    37

    52

    37

    55

   37

55

外型尺寸(mm

2742×1550

×1500

3380×1550

  ×1500

3684×2400

  ×1500

3684×1550

  ×1800

3800×2400

  ×1500

4000×1550

  ×1500

4000×2400

  ×1500

整机重量(kg

1600

1750

   2500

  1800

2800

2980

三:工业烫平机的特点

1:本机采用无级调速电机调速或变频调速,方便用户根据不同织物和织物厚度的需要,选择合适的熨烫速度。

2:本机传动、进汽和疏水系统分别置于两边箱柜中,外型美观新颖,结构紧凑,体积小。

3:本机采用滚筒通压力蒸汽的方法,加热滚筒表面(电加热是直接通电,加热滚筒表面),使织物达到 熨平烘干的目的。

4:本机在输送系统各层次间设置了对应的速差,使织物更易张紧压平。

5:本机采用大速比蜗轮减速机。由链条传动,超负荷能力强,噪音低,各链条均有张紧装置,方便调节松紧。

6:本机采用宽绽带传送,并用隔圈相隔开,避免了绽带在传送中难以解决的游动现象,同时采用微型搭扣装拆,更换方便。

7:本机蒸汽进口装有安全阀,出厂前已调好,正常工作时,一般不需调整。

8:本机各输送层次间用耐温微薄导向带隔离,保证织物不产生粘结现象,故上浆织物也能达到满意的熨烫效果。

四:工业烫平机的使用操作

1:在织物熨烫前,先将滚筒表面清洁干净,再用软布将滚筒表面及机器各部擦干净,确保机器清洁。

2:电机及其它控制必须通过绝缘检查,检查空机运转达是否正常。

3:检查各油孔是否畅通,并注入适量润滑油,在减速机里加入适量20-40号机油。

4:调整好输送带,不得过紧或过松。

5:打开进气和出水傍通两阀,先将滚筒内余水排净,关上出水傍通阀,待蒸汽压力达到0.4-0.6mpa时启动电机。

6:将调速电机控制器或变频器打开,慢慢转动旋钮。

7:将脱水后的织物平放于输送带上,输入熨烫区熨烫。

8:根据织物熨烫情况,将调速控制器或变频器旋钮调到合适的位置,正常使用操作。

五:工业烫平机的维护和保养

1:机器使用一段时间后,对各转致力部件定期加注润滑油。

2:机器运转发生不速杂音时,应立即停机检修。正常使用半年时间后应停机保养,更换减速机里的机油,对各轴承分别 加注润滑油。

3:机器若长时间不使用,应将绽带拆下,将滚筒衣各传动部件擦净、封罩。

4:对安全阀要定期检查工作是否正常,每年必须送劳动部门校验。

5:按国家劳动总局压力容器安全监察规程,用户对滚筒至少每年进行一次外观检查,如发现胡面有裂纹、变形、局部过热等不正常现象,应及时处理,必要时更换滚筒。

六:工业烫平机的安装

1:本机安装无特殊的基础要求,但必须将机器安置在较平整的水泥地面上,并保留前后左右有1.5米的操作位置和维修位置。

2:机器安装后,请用水平仪校正蒸汽滚筒。

3:安装机器时应预先考虑其进汽及疏水管道出入。

4:机器安装时必须接地,以免发生意外。

七:工业烫平机电器原理图(见附图)

本说明书由江苏省航星洗涤机械(泰州)有限公司技术部编写,相关内容解释权属于公司技术部,在生产过程中如有更改,不再另行通知,请客户见谅!

如有疑问请与我们联系:

0523-86664798  /  0523-80913988 15951173087 13615183390  徐太
